Полярная засечка

Вызывается из главного меню "Утилиты" -> "Полярная засечка"

Служит для вычисления координат методом полярных засечек.

В верхней части окна находится главное меню и панель инструментов для работы с полярными засечками:

Файл:

- Прочитать – чтение данных о из внешнего файла (.gzt, .gzp, .txt);

- Импорт с прибора – импорт данных из файла обмена тахеометра 3ТА5;

- Сохранить – запись данных о полярных засечках в внешний файл (.gzp);

- Импорт:

o из текущего окна – вызов окна выбора полигона с возможностью экспорта ссылки на полигон с последующим заполнением координат точек этого полигона;

o Выделенные точки из текущего окна – вставка выделенных точек из текущего рабочего окна карты в список;

o Вставить из опорных пунктов – вставка точки из Каталога опорных пунктов;

- Экспорт:

o Сохранить координаты – сохранить координаты туда, откуда был экспорт.

o Сохранить в новом окне – создает новое окно с вычисленным координатами точек.

- Выход – выход из утилиты.

Операции:

- Сортировка и группировка – производится упорядочивание точек: сортировка по номеру точки в полигоне, точки стояния, точки ориентира.

- Нумерация точек полигона – производится нумерация всех точек для определения порядка точек в полигоне;

- Снять нумерацию точек полигона – снятие нумерации точек полигона;

- Рассчитать угол и длину – рассчитывает для текущей точки угол и длину по известным координатам и ориентиру;

- Правый <-> Левый – преобразование углов с правого на левый и наоборот;

- Печать – переход в окно печати отчетов для выдачи отчетов.

Правка:

- Вставить – вставка новой строки в ведомости ввода данных;

- Удалить – удаление строки из ведомости ввода данных;;

- Очистить все – очистка всех данных о теодолитном ходе;

- Переместить вниз – перемещает вниз текущую строку (можно перемещать при помощи мышки);

- Переместить вверх – перемещает вверх текущую строку (можно перемещать при помощи мышки);

Для чтения и записи данных и теодолитном ходе используются три типа формата файлов:

- GZT – собственный формат Geozem для хранения теодолитного хода.

- GZP – собственный формат Geozem для хранения полярных засечек, позволяет полностью сохранить данные о полярных засечках;

- TXT – текстовый файл, содержащий координаты, углы, длины линий. При импорте вызывается окно "Импорт текстовых файлов" для задания параметров импорта.

Для работы здесь четыре закладки:

- Исходные данные – ввод начальных данных о полярных засечках;

- Ввод данных – ввод углов и длин линий, установка ориентира;

- Просмотр – просмотреть графически результат вычислений.

Закладка "Исходные данные"

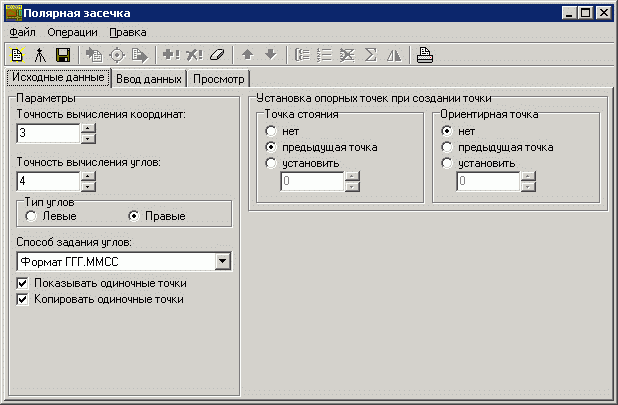

Здесь вводятся исходные данные для вычисления точек полярной засечкой и параметры вычисления:

Параметры

Точность вычисления координат – вводится количество значений после запятой, до которых будут округляться вычисленные координаты точек.

Точность вычисления углов – вводится количество значений после запятой, до которых будут округляться приращения к углам при уравнивании.

Тип углов – выбирается тип вводимых углов (левые или правые).

Способ задания углов – выбирается способ задания угла: формат ГГГ.ММСС, десятичный формат, в виде румба, ГГГ.МММ - десятичные минуты. В этом же виде углы будет и отображаться в таблицах.

Показывать одиночные точки – при показе рисунка будут показываться точки, которые не включены в полигон.

Копировать одиночные точки – при экспорте данных будут копироваться точки, которые не включены в полигон.

Установка опорных точек при создании точек

Производится настройка ориентира, который будет устанавливаться по умолчанию при создании новой точки

- Нет – будет устанавливаться значение 0 (для ориентирной точки – указание на дирекционный угол).

- Предыдущая точка – будет установлен номер предыдущей точки;

- Установить – задание вручную номера точки;

Закладка "Ввод данных"

Здесь производится ввод названий точек, измеренных углов и длин линий, установка ориентира, номер полигона, порядковый номер точки в полигоне.

Координаты точек производится: стоим на точке стояния, ориентируемся на ориентирную точку (дирекционную линию), и по указанному углу и длине производится вычисление координат новой точки.

Если задать точку стояния и ориентирную одинаковыми – тогда вычисление координаты не производится – вставляется координаты точки, чей номер указан.

Ориентир устанавливается заданием номера точки стояния и ориентирной точки (если значение ориентирной точки равно 0 – признак дирекционной линии).

Если не указан ориентир, то угол и длина игнорируется – должны быть указаны вручную координаты точки.

Создание новой точки производится при нажатии на кнопку курсора "Вниз" при нахождении на последней строк. В этом случае ориентирная линия задается автоматически, согласно настройкам в "исходных данных".

Номер полигона – установка порядкового номера полигона. Если один полигон, это поле можно не заполнять. Если нужно определить несколько полигонов то проставляется номер (от 0) и при экспорте создаются несколько полигонов.

Точка в полигоне – установка порядкового номера точки в полигоне – производится определение полигона из вычисленных координат точек.

Название точки – подпись точки.

Если произошла ошибка в вычислении, ошибочные строки выделялся красным цветом.

Ошибка может произойти, если:

- точка стояния и точка ориентирная одинаковы;

- точка стояния или точка ориентирная ссылаются на точку, которая в свою очередь ссылается на них самих.

Для формирования списка данных доступны пункты меню вставить и удалить для вставки и удаления строк.

Строки можно перемещать вниз или вверх соответствующими пунктами меню или мышкой.

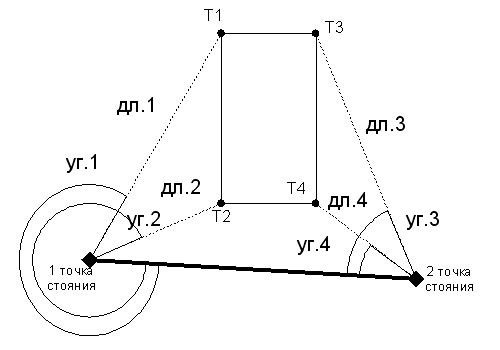

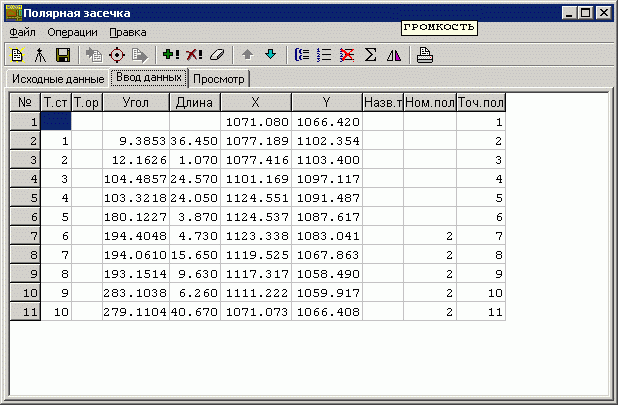

Пример заполнения таблицы для этого рисунка (углы правые):

№	Т.ст	Т.ор	Угол	Длина	X	Y	Назв.т	Ном.пол	Т.пол
1	пусто	пусто	Пусто	пусто	Корд. 1 точки стояния			Пусто	Пусто
2	пусто	Пусто	пусто	Пусто	Корд. 2 точки стояния			пусто	Пусто
3	1	2	Уг.1	Дл.1			T1	Пусто	1
4	1	2	Уг.2	Дл.2			T2	Пусто	2
5	2	1	Уг.3	Дл.3			T3	Пусто	4
6	2	1	Уг.4	Дл.4			T4	пусто	3

Закладка "Просмотр"

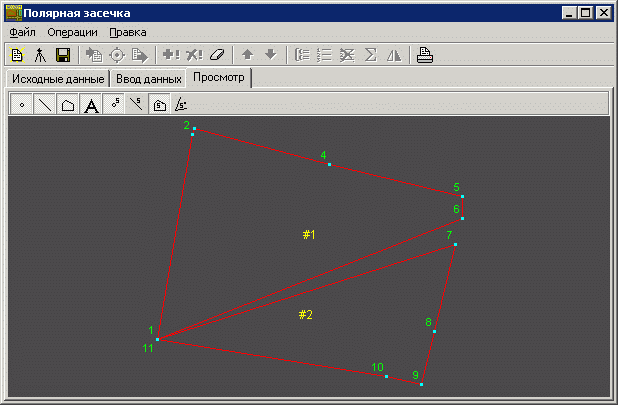

Здесь можно просмотреть графически результат вычислений.

В верхней части окна находится панель управления видимостью объектов.
