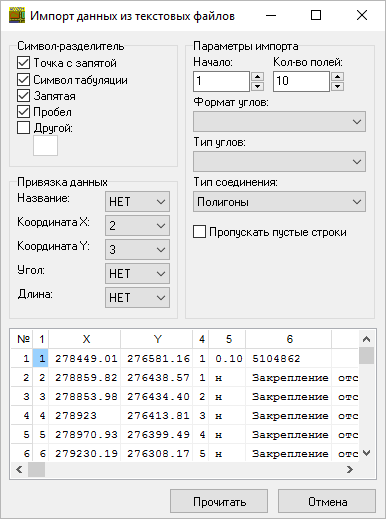

Служит для импорта координат точек из произвольных текстовых файлов.
Вызов окна происходит или в автоматическом режиме, когда происходит чтение текстового файла (TXT).
Здесь выбираются символы-разделители, который разделяю данные.
Символом может быть: точка с запятой, символ табуляции, запятая, пробел или другой (задается).
Выбираются номера столбцов, из которых будут читаться координаты Название, X и Y, Угол, Длина.
При перемещении по списку выбираемый столбец выделяется и при окончательном выборе устанавливается соответствующее название столбца. Если поля такого типа в файле нет, необходимо выбрать первое значение из списка – НЕТ.
Устанавливается номер строки, с которой будет происходить импорт данных.
Устанавливается максимально возможное количество столбцов. Если в строке текста отобрано большее количество столбцов – производится разделение строки на две.
Выбирается формат углов: формат ГГГ.ММСС, десятичный формат, в виде румба, ГГГ.МММ - десятичные минуты.
Для углов типа: 195°41"32", 195°41.5", 195°41.5"32.5" и т.д. необходимо выбрать: формат ГГГ.ММСС
Символы "" (два апостофа) и " (двойные кавычки) для обозначения секунд считаются одинаковыми.
Выбираются тип углов: левые или правые.
Тип соединения: выбирается из списка, в каком виде представить прочитанные координаты: отдельные точки, линии, полигон, сегменты одного полигона.
Пропускать пустые строки: пустая строка является разделителем между полигонами или сегментами, при выборе этого пункта, точки будут загружены в один полигон.
Ниже находится табличка с координатами, для успешного импорта, нужно добиться выбором символов-разделителей, чтобы значение импортируемых данных (Название, X, Y, Длина, Угол) находились в разных столбцах.
Когда успешно разделены данные и произведена привязка столбцов к координатам, нажать кнопку "Прочитать". В случае успешного импорта в текущем рабочем окне будет построен полигон из точек с координатами из импортируемого текстового файла или при чтении из утилит "Полярная засечка", "Теодолитный ход" занесутся углы, длины линий, названия точек.
Кнопка "Отмена" служит для выхода без импорта данных.
