Теодолитный ход
Вызывается из главного меню "Утилиты" -> "Теодолитный ход"
Служит для уравнивания теодолитных ходов: замкнутых, разомкнутых, без примычных линий, висячий.
В верхней части окна находится главное меню и панель инструментов для работы с теодолитным ходом:
Файл:
- Прочитать – чтение данных о теодолитном ходе из внешнего файла (.gzt, .geo, .txt);
- Импорт с прибора – импорт данных из файла обмена тахеометра 3ТА5;
- Сохранить – запись данных о теодолитном ходе в внешний файл (.gzt и .geo);
- Импорт из текущего окна – вызов окна выбора полигона с возможностью экспорта ссылки на полигон с последующим заполнением данных теодолитного хода об этом полигоне;
- Экспорт:
o Сохранить полигон – сохранить полигон туда, откуда был экспорт.
o Сохранить в новом окне – создает новое окно с вычисленным теодолитным ходом.
- Выход – выход из утилиты.
Операции:
- Правый <-> Левый – преобразование углов с правого на левый и наоборот;
- Печать – переход в окно печати отчетов для выдачи отчетов.
Правка:
- Вставить – вставка новой строки в ведомости ввода данных;
- Удалить – удаление строки из ведомости ввода данных;;
- Очистить все – очистка всех данных о теодолитном ходе;
Для чтения и записи данных и теодолитном ходе используются три типа формата файлов:
- GZT – собственный формат Geozem для хранения теодолитного хода, позволяет полностью сохранять все вводимые данные.
- GEO – формат файла для работы с программой Geo60. Часть данных и точность теряется.
- TXT – текстовый файл, содержащий координаты, углы, длины линий. При импорте вызывается окно "Импорт текстовых файлов" для задания параметров импорта.
Для работы здесь четыре закладки:
- Исходные данные – ввод начальных данных о теодолитном ходе (начальные и конечные точки, дирекционные углы);
- Ввод данных – ввод измененных углов и длин линий;
- Исправленные данные – просмотр исправленных данных;
- Просмотр – просмотреть графически результат увязки.

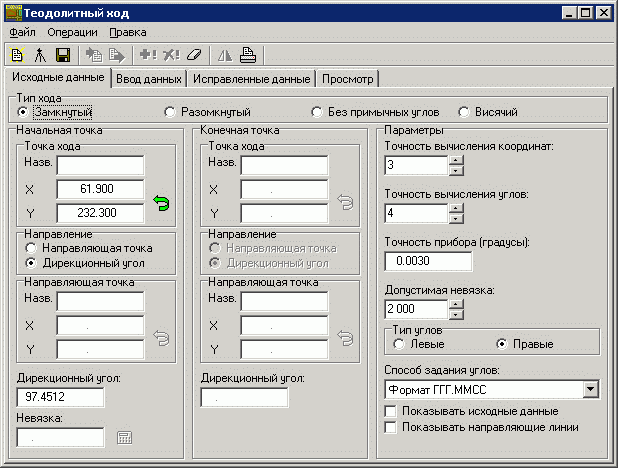

Закладка "Исходные данные"
Здесь вводятся исходные данные для теодолитного хода и параметры вычисления
Тип хода
Выбирается тип хода: замкнутый, разомкнутый, без примычных углов (разомкнутый), висячий (разомкнутый).
Начальная точка и Конечная точка
Здесь вводятся название и координаты точки хода (начальной и/или конечной). Координаты точки можно вставить из списка опорных пунктов;
Выбирается вид направления:
- направляющая точка (вводятся координаты). Координаты точки можно вставить из списка опорных пунктов;
- дирекционный угол.

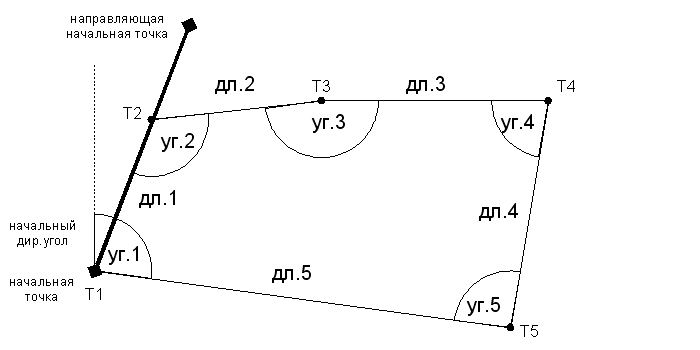

Для Замкнутого теодолитного хода за примычное направление принимается первая сторона (Т1-Т2). Это направление можно задать в виде координат (направляющая начальная точка) или дирекционного угла (начальный дир.угол). Начальная и конечная точка совпадают и координата этой точки (Т1) должна быть известна.

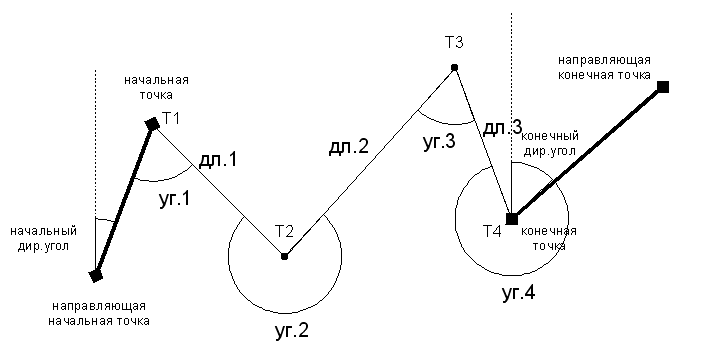

Для Разомкнутого теодолитного хода задаются два примычных направления: первое примычное направление (направляющая начальная точка – начальная точка) и второе примычное направление (конечная точка – направляющая конечная точка). Эти примычные направления задаются в виде координат (направляющая начальная точка и направляющая конечная точка) или дирекционного угла (начальный дир.угол и конечный дир.угол). Также задаются координаты начальной (Т1) и конечной (Т4) точек.

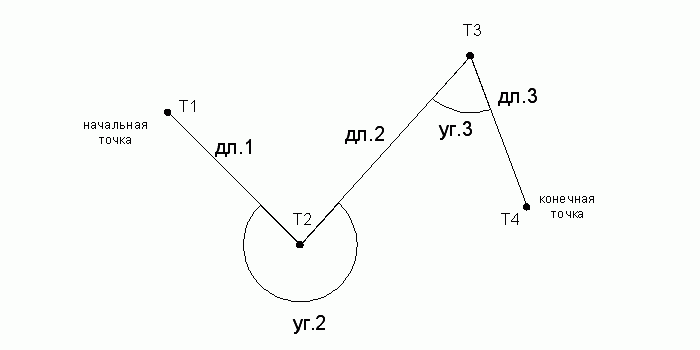

Для разомкнутого теодолитного хода Без примычных направлений задаются только координаты начальной (Т1) и конечной (Т4) точки.

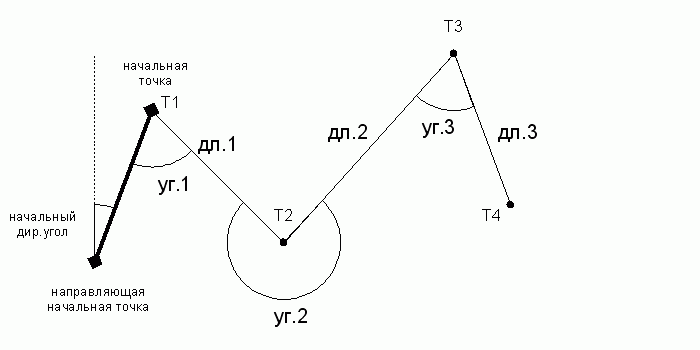

Для Висячего теодолитного хода задается начальное примычное направление (направляющая начальная точка – начальная точка). Это примычное направления задаются в виде координат (направляющая начальная точка) или дирекционного угла (начальный дир.угол). Также задаются координаты начальной (Т1) точки.

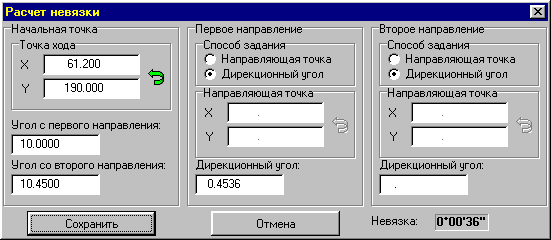

Если для разомкнутого теодолитного хода заданы два примычных угла в начальной точке, то необходимо внести поправку в измерения примычных углов. Для расчета невязки нажать на кнопку расчета невязки.
Здесь вводится координаты начальной точки хода.
Задаются два направления указанием координат направляющей точки или указанием дирекционного угла.
Вводятся измерения углов с первого и со второго направления.
Нажатие на кнопку "Сохранить" вставляет рассчитанную величину невязки в поле невязки исходных данных теодолитного хода.
Разности этих углов и дирекционных углов примычных сторон должны быть равны. Первая разность (контрольный угол) вычисляется по результатам измерений, вторая находится из очевидных геометрических соотношений. В силу ошибок измерений указанное выше неравенство практически никогда не выполняется.
В геодезии разность w между тем, что получено в результате измерений и тем, что должно быть, в соответствии с какими-либо теоретическими соображениями, называют невязкой. По невязке судят о качестве измерений. Если она превышает по абсолютной величине установленный инструкцией допуск, работу переделывают. В случае, когда она меньше допуска в измеренные величины вводят поправки D, такие, чтобы свести невязку к нулю. Отсюда следует, что поправка это часть невязки с противоположным знаком. Сумма поправок должна быть равна невязке по абсолютной величине. С учетом вышесказанного можно записать:
(b-b1)-(a1-a2)=w
В соответствии с требованиями инструкции невязка w не должна превышать 1", а распределять ее в примычные углы рекомендуется поровну с учетом знаков этих углов в выше приведенной формуле, т.е. в данном случае D=-0.5w.
Параметры
Точность вычисления координат – вводится количество значений после запятой, до которых будут округляться вычисленные координаты точек.
Точность вычисления углов – вводится количество значений после запятой, до которых будут округляться приращения к углам при уравнивании.
Точность прибора – задается точность изменения углов прибором.
Допустимая невязка – задается значение относительной линейной невязки, которая допускается при увязке хода.
Тип углов – выбирается тип вводимых углов (левые или правые).
Способ задания углов – выбирается способ задания угла: формат ГГГ.ММСС, десятичный формат, в виде румба, ГГГ.МММ - десятичные минуты. В этом же виде углы будет и отображаться в таблицах.
Показывать исходные данные – при показе рисунка будут показываться ход по измеренным данным.
Показывать направляющие линии - при показе рисунка будут показываться направляющие линии.

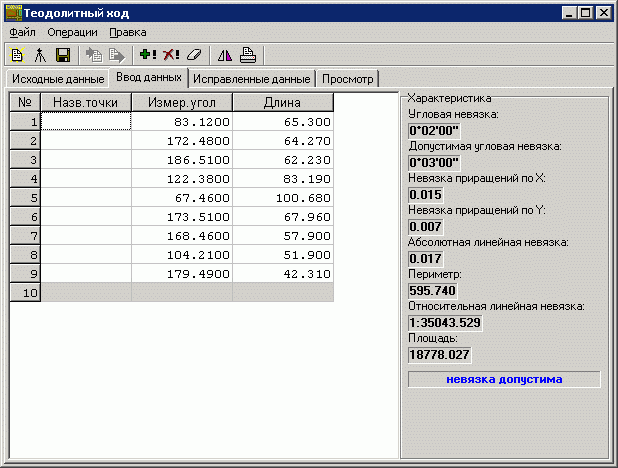

Закладка "Ввод данных"
Здесь производится ввод названий точек, измеренных углов и длин линий.
Длязамкнутого теодолитного ходаколичество измеренных углов равно количеству измеренных длин линий.
№ |
Угол |
Длина |
1 |
Уг.1 |
Дл.1 |
2 |
Уг.2 |
Дл.2 |
3 |
Уг.3 |
Дл.3 |
4 |
Уг.4 |
Дл.4 |
5 |
Уг.5 |
Дл.5 |
пусто |
пусто |
Дляразомкнутого теодолитного ходаколичество измеренных углов больше на единицу количества измеренных длин линий.
№ |
Угол |
Длина |
1 |
Уг.1 |
Дл.1 |
2 |
Уг.2 |
Дл.2 |
3 |
Уг.3 |
Дл.3 |
4 |
Уг.4 |
пусто |
пусто |
пусто |
Дляразомкнутого теодолитного хода без примычных угловпервый и последний углы не задаются. Количество измеренных углов меньше на единицу количества измеренных длин линий.
№ |
Угол |
Длина |
1 |
пусто |
Дл.1 |
2 |
Уг.2 |
Дл.2 |
3 |
Уг.3 |
Дл.3 |
пусто |
пусто |
Длявисячего разомкнутого теодолитного ходаколичество измеренных углов равно количеству измеренных длин линий.
№ |
Угол |
Длина |
1 |
Уг.1 |
Дл.1 |
2 |
Уг.2 |
Дл.2 |
3 |
Уг.3 |
Дл.3 |
пусто |
пусто |
Ячейки таблицы, которые не должны заполняться отображаются серым цветом. Для правильного расчета такие ячейки должны быть пустыми.
В панели "Характеристика", показываются данные:
- угловая невязка (fb);
- допустимая угловая невязка при заданной точности прибора.
- невязка приращений по X (fx);
- невязка приращений по Y (fy);
- абсолютная линейная невязка (fp);
- периметр (S);
- площадь (P);
- относительная линейная невязка (f/S);
- сообщение о допустимости угловой невязки (в соответствии с применяемой точностью прибора и заданной допустимости относительной линейной невязки).
Для формирования списка данных доступны пункты меню вставить и удалить для вставки и удаления строк.

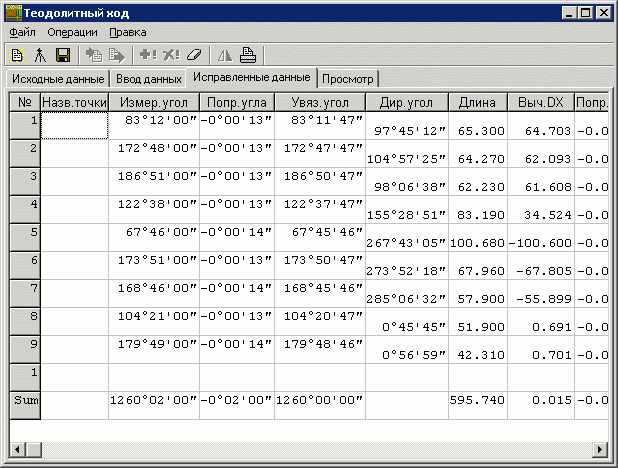

Закладка "Исправленные данные"
Здесь показываются результаты уравненных данных в виде таблицы.

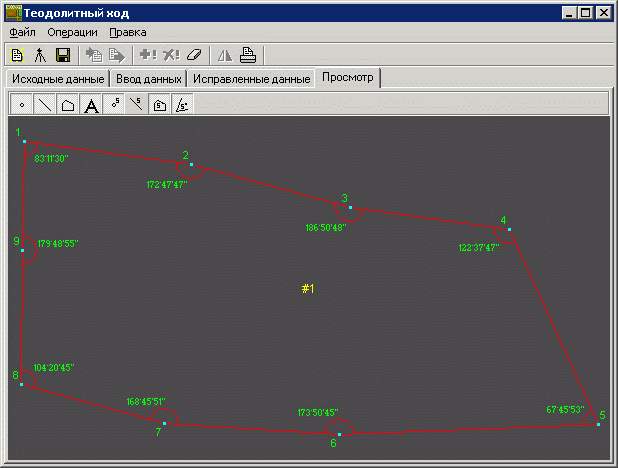

Закладка "Просмотр"
Здесь можно просмотреть графически результат увязки.
В верхней части окна находится панель управления видимостью объектов.
