Импорт данных из файла 3ТА5

Вызывается из окна утилит "Теодолитный ход" и "Полярная засечка" и служит для импорта углов и длин линий из файлов импорта тахеометра 3ТА5.

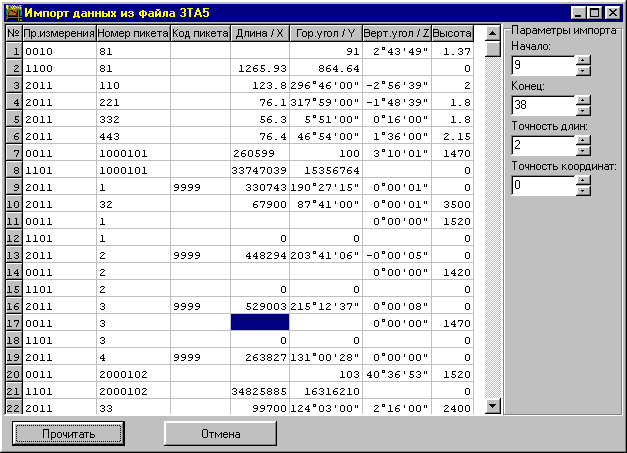

Здесь показывается таблица с данными из тахеометра:

-порядковый номер строки;

-признак измерения;

-номер пикета;

-код пикета;

-длина или координата X;

-горизонтальный угол или координата Y;

-вертикальный угол или координата Z;

-высота визирования;

Описание файла обмена тахеометра 3ТА5.

С правой стороны задаются параметры импорта:

-начальная строка импорта (если установлен 0, то до с начала списка);

-конечная строка импорта (если установлен 0, то до конца списка);

-точность длин - задается количество знаков после запятой (3 – измерения в таблице заданы в миллиметрах, 0- в метрах);

-точность координат - задается количество знаков после запятой (3 – измерения в таблице заданы в миллиметрах, 0- в метрах);

При нажатии на кнопку "Прочитать" производится импорт данных, кнопка "Отмена" – отменяет чтение данных.

Описание файла обмена тахеометра 3ТА5

1.Общие правила регистрации измерений

Правила регистрации измерений основаны на формате хранения данных в запоминающем устройстве тахеометра 3Тa5Р, который приведён в таблице:

Признак измерения	Номер пикета (станции)	Код пикета (станции)	Дальность или коорд.X 1)	Горизонтальный угол или коорд.Y 2)	Вертикальный угол или коорд.Z 3)	Высота визирования
ABCD	7 цифр (знак + 6 цифр)	12 цифр	Знак + 7 цифр	Знак + 7 цифр	Знак + 7 цифр	4 цифры

Информация может заноситься только цифровая. В таблице приведены максимальные размеры полей (число реально записанных символов может быть меньше).

Признак измерения (АВCD) – четырёхзначный цифровой код, определяет вид данных, которые записываются в последующих столбцах данной строки таблицы.

Первая цифра (А) определяет принадлежность строки к описанию заголовка станции, её координат или результата измерений и может иметь значения 0,1 или 2:

· 0 - заголовок станции

· 1 - координаты станции

· 2 - измерения.

Вторая цифра (В) определяет вид измерений и может иметь значения 0,1,2:

· 0 - измерения в полярных координатах

· 1 - измерения в прямоугольных координатах

· 2 - измерения углов

Третья цифра (С) определяет единицы измерения углов и может иметь значения 0,1 или 2:

· 0 - GON[GGG.DDDD] (десятичная точка в записи отсутствует)

· 1 - GradS[ГГГММСС]

· 2 - GradD[ГГГ.ДДДД] (десятичная точка в записи отсутствует)

Четвёртая цифра (D) определяет вид измерения вертикальных углов и может иметь принимать значения 0,1,2 :

· 0 - измерение зенитных расстояний 0-180 градусов

· 1 - измерения вертикальных углов

· 2 - измерения зенитных расстояний 0-360 градусов

В заголовке станции столбцы1), 2), 3)предназначены для следующей информации:

1) - Дата измерений (ЧЧММГГ).

2) - Номер дирекционного направления (имя точки визирования).

3) - Величина дирекционного угла.

Для кодирования служебной информации, управляющей работой программы, используются поля столбцов «Код пикета» и «Номер станции», куда заносятся соответствующие цифровые коды. Для того, чтобы заносить данные в поле «Код пикета», на приборе должен быть включен режим CODEP. Кодирование нужно для того, чтобы программа могла автоматически отделить данные, относящиеся к теодолитным ходам, от данных тахеометрической съёмки.

Поле «Номер станции» делится на две зоны T, N и

выглядит так: ZNNNNNN,

где Z - признак начала/конца (1/2) теодолитного хода (1 символ).

N - имя точки стояния (6 символов)

«Код пикета» имеет формат: PPPP, где PPPP = 9999 - выделенный тип, указывающий на измерение, относящееся к теодолитному ходу.

2.Регистрация измерений теодолитного хода

Разомкнутый ход опирается на исходный и конечный твёрдые пункты и два исходных направления.

Замкнутый ход опирается на исходный твёрдые пункты и исходное направление.

Для идентификации начала теодолитного хода на первом пункте хода в поле «Номер станции» в зону Z необходимо занести 1. В разряды 1-6 поля «Номер станции» можно указать имя точки стояния. По этому имени при обработке хода из БД могут быть выбраны координаты данной точки (если точка с таким именем была ранее занесена в БД). В этом случае координаты станции при проведении съёмки заносить необязательно. Ориентирование станции в начальной точке на исходное направление производится вводом дирекционного угла Н и обнулением горизонтального круга на это направление. Введённое значение дирекционного угла Н заносятся в столбец 3). Вместо значения дирекционного угла можно ввести имя точки визирования (до 6 символов) в заголовок станции в поле AzNumb (впишется в столбец 2). В этом случае при обработке хода, если пункт с таким именем в БД, то по полученным координатам будет рассчитан дирекционный угол направления. Если же такого пункта в БД нет, то эти данные (дирекционный угол или координаты визирования) можно будет ввести вручную при обработке измерений на компьютере.

В поле «Код пикета» вместо измерения, относящегося к теодолитному ходу, заносится значение 9999.

Для идентификации конца теодолитного хода на последнем пункте хода (последней точке стояния) в поле « Номер станции» в зону Z нужно занести 2. В зависимости от того, на что опирается ход в конце , заносятся координаты исходного пункта, а также данные по исходному дирекционному углу в Н или AzNumb ( столбец 2) или 3) таблицы). Эти данные заносятся аналогично тому, как это проводилось на первой станции хода.

При проведении измерений теодолитного хода надо выполнять следующие правила:

1.Каждый теодолитный ход начинается с измерения примычного угла на исходное направление (за исключением хода баз угловой привязки, когда первым является измерение расстояния до первого исходного пункта).

2.На каждой станции должно производится только одно измерение на следующий пункт. Исключение возможно лишь в случае первой станции при съёмке теодолитного хода без угловой привязки, когда нужно измерить расстояние назад до первого исходного пункта, а затем выполнить нормальное измерение на следующий пункт хода. Для того, чтобы выполнить требование единственного измерения на станции, измерение назад оформляется так, как будто оно проведено из первого исходного пункта. При этом тахеометр ориентируется по направлению 1-я станция - 1-й исходный пункт. В результате измеренный угол получается равным 0, и фактически измеряется только расстояние от первой станции до исходного пункта.

3.Для замкнутого теодолитного хода исходным углом принимается дирекционный угол первой стороны, который вычисляется по примычному углу на исходное направление. Таким образом, замыкание происходит на направление первой стороны. В случае замыкания на исходное направление, ход трактуется как разомкнутый.

4.Если неизвестны значения дирекционных углов исходных направлений или координаты исходных пунктов , следует указать их имена в соответствующих полях (как было описано выше).

Имена могут быть фиктивными, но их наличие обеспечит возможность программе правильно интерпретировать тип хода. Реальные значения могут быть указаны уже при обработке хода на компьютере.
