Привязка карты GPS

Для работы с картами в системе координат GPS (WGS-84) необходимо настроить преобразование системы координат из WGS-84 в плоскую СК, с которой работает Geozem.

Создаем файл KML с точками привязки.

Открываем сайт Google Earth

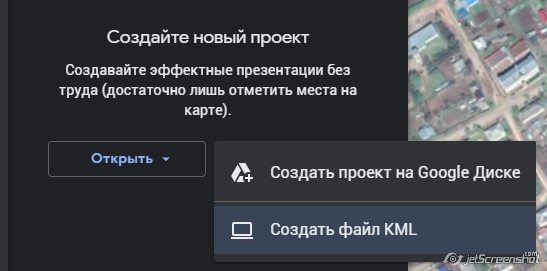

Создаем новый проект

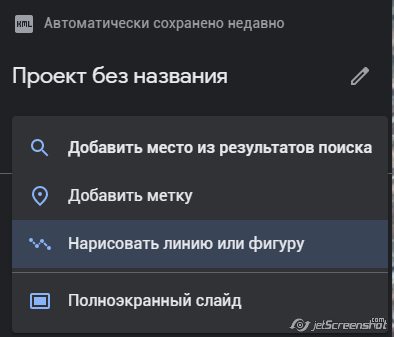

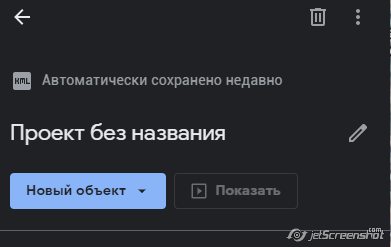

В проекте создаем новый объект

Обект - линия

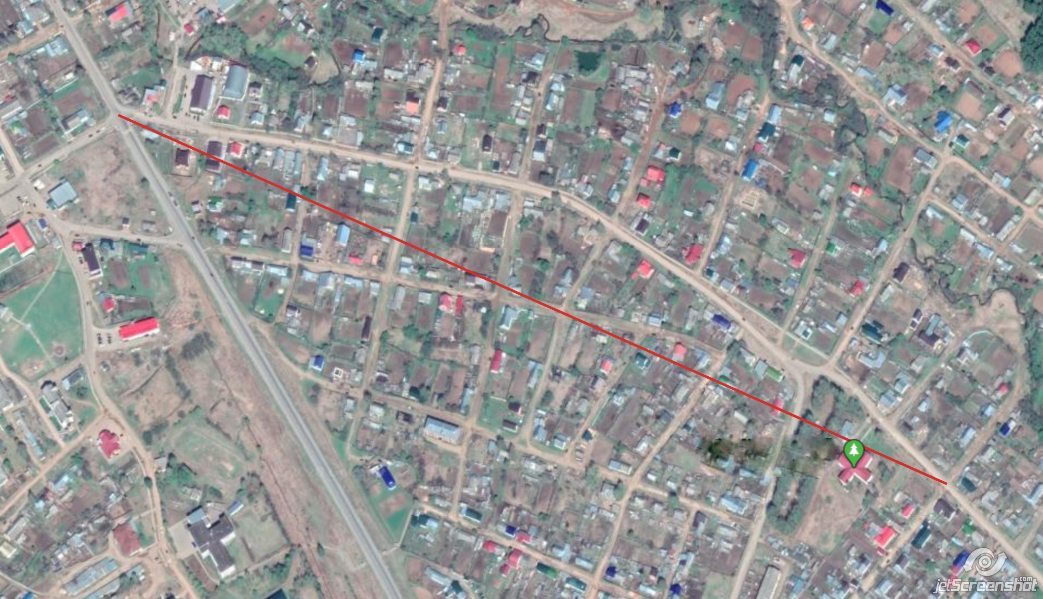

Рисуем на карте линию по двум контрольным точкам.

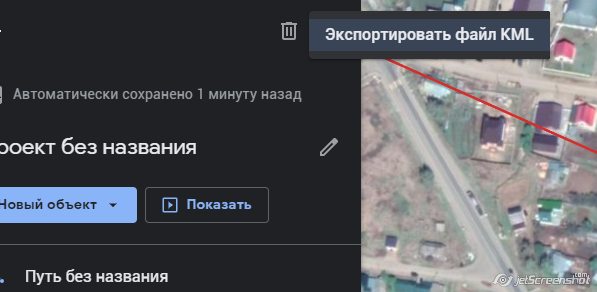

Экспортируем проект в файл KML

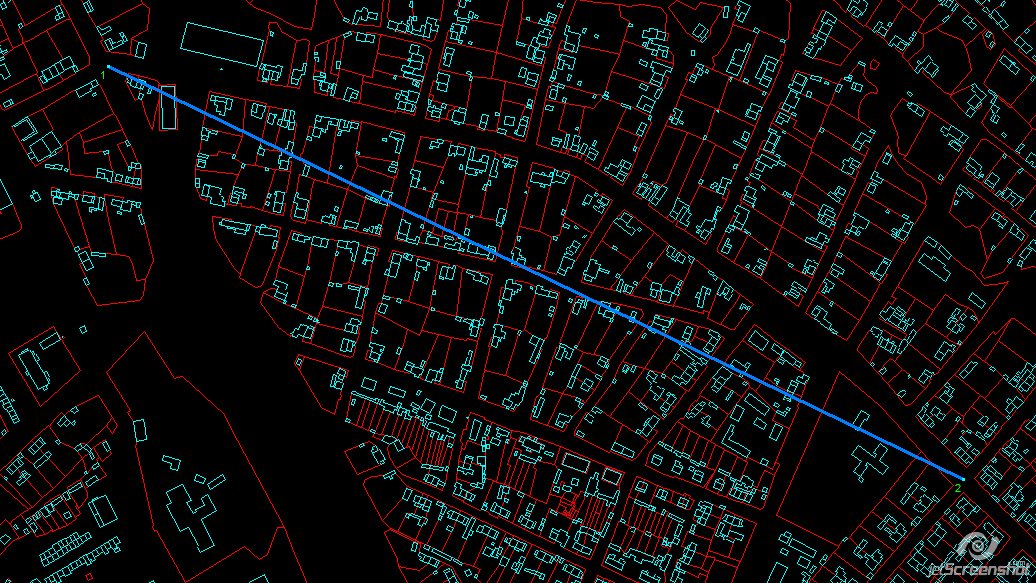

Открываем Geozem, открываем карту с местной системой координат и рисуем линию по таким-же контрольным точкам.

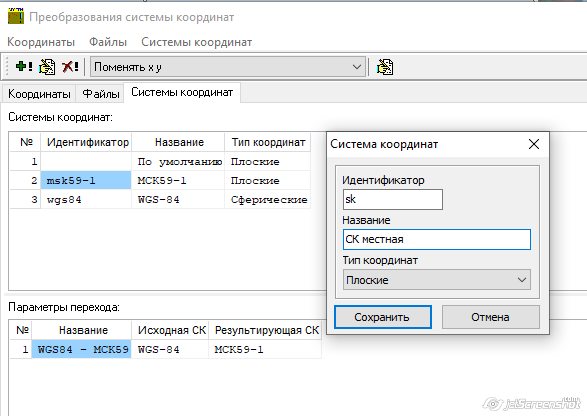

Создаем новую систему координат

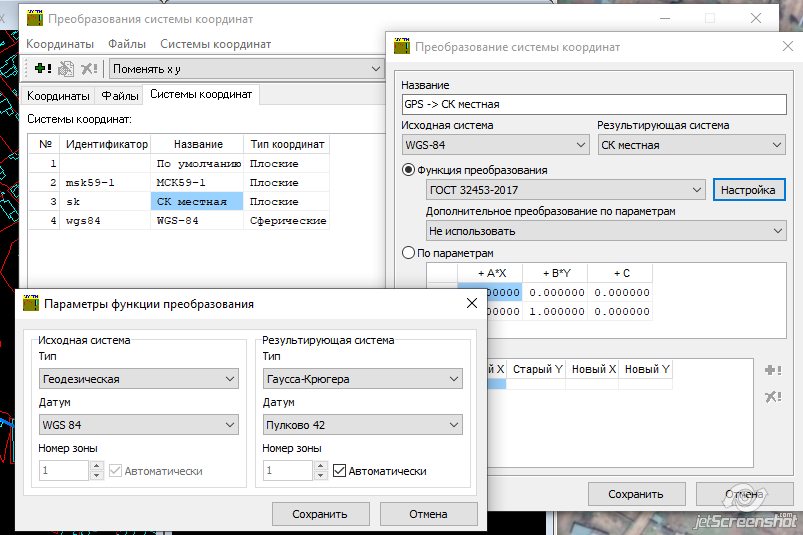

Настраиваем параметры преобразования

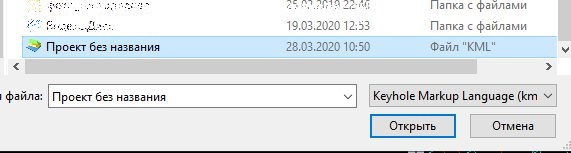

Открываем созданный файл KML

В опциях загрузки "Преобразовать систему координат" выбираем созданное преобразование

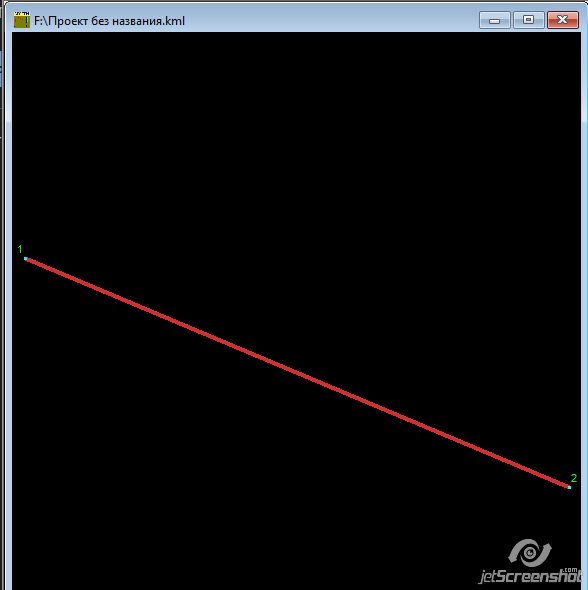

Загрузилось

Создаем точную корректировку преобразования системы координат через "Решить задачу"

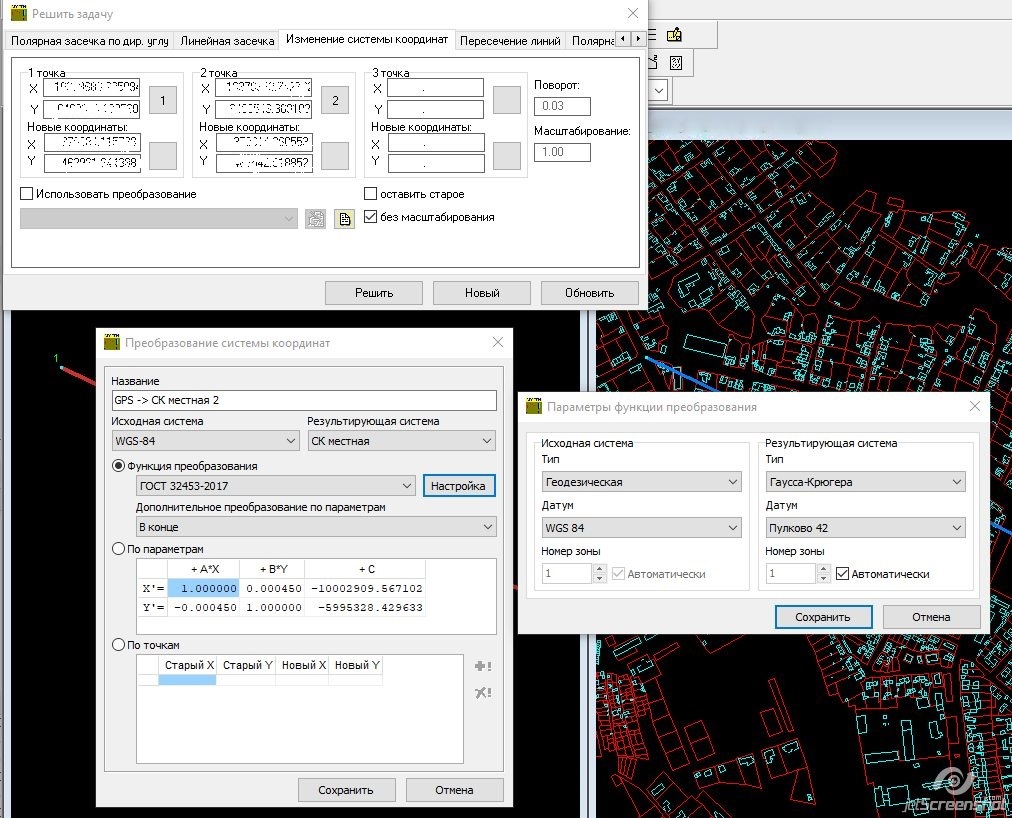

Отмечаем точки в старой и новой системе координат, ставим галочку "без масштабирования" чтобы не было искажений в размерах. И нажимаем кнопку "Создать преобразование".

Видим что параметры преобразования вычислились. Задаем функцию преобразования "ГОСТ" и заполняем настройки точно также, как создавали ранее. В "Дополнительное преобразование" выбираем "В конце" - будет корректировка по параметрам после вычисления по ГОСТ.

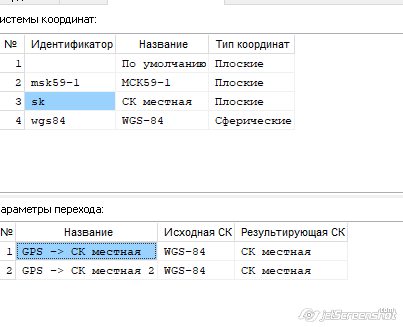

Ранее созданное преобразование удаляем, новую переименовываем.

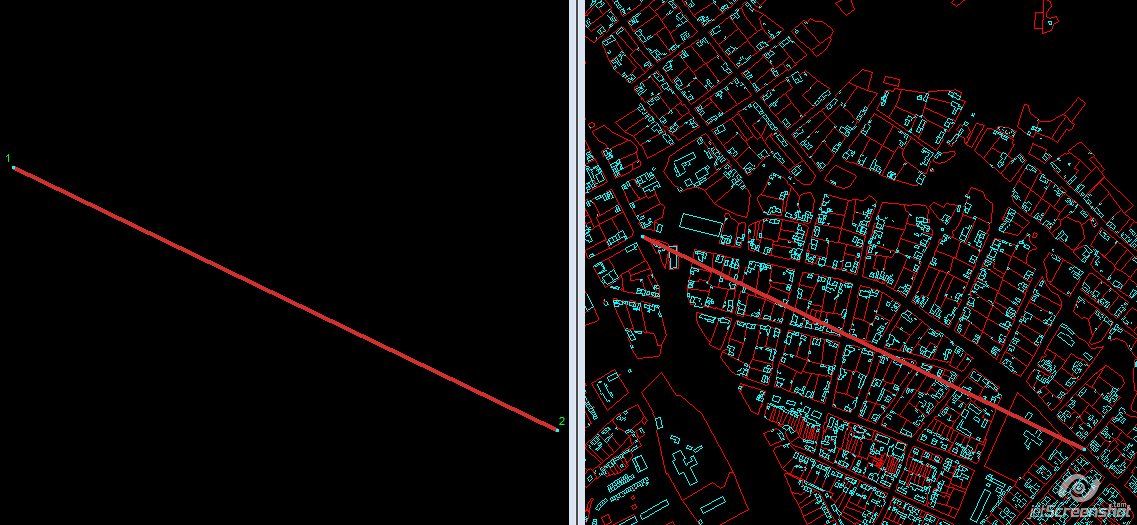

Снова считываем файл KML и накладываем результат на общую карту, видим что линия совпадает.

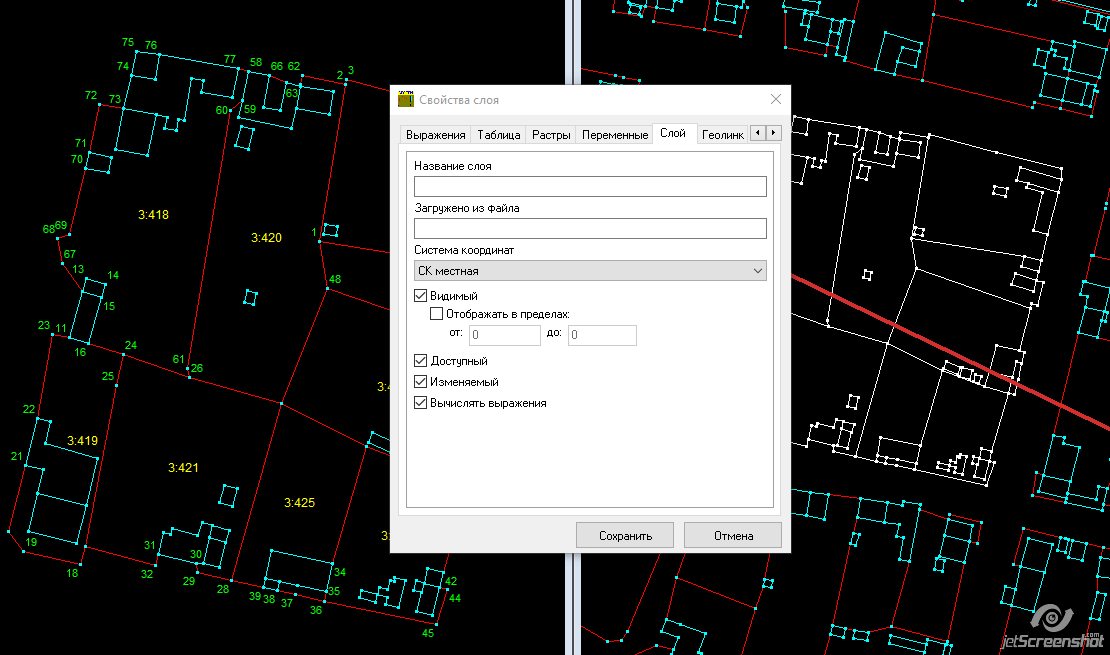

Копируем фрагмент карты, можно указать систему координат в свойствах слоя.

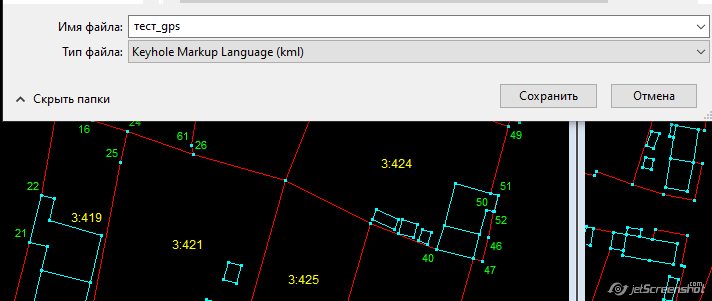

Сохраняем в формате KML

В опциях сохранения "Преобразовать систему координат" выбираем созданное преобразование

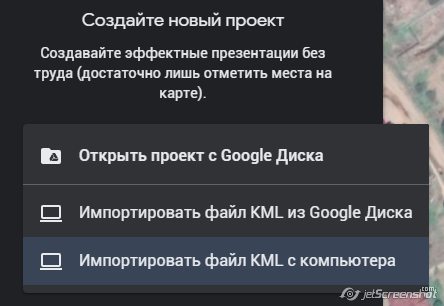

Открываем KML файл на сайте Google Earth

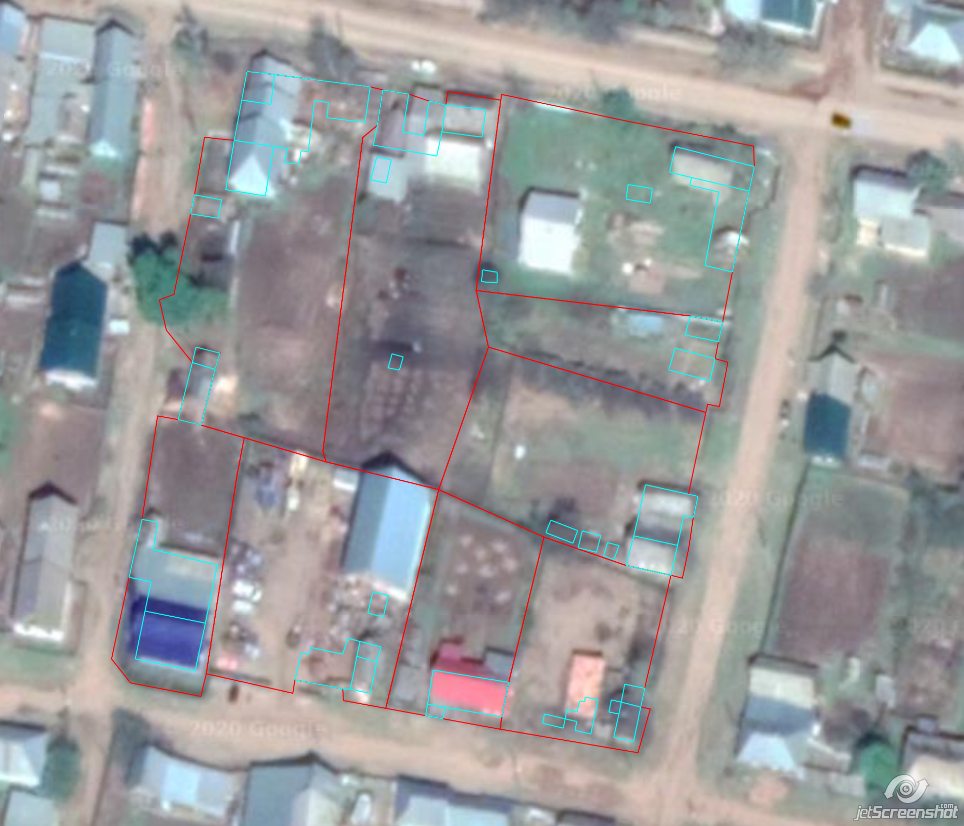

Видим полученный результат

Повторяем несколько раз, чтобы добиться приемлемого результата наложения.

В дальнейшем, если необходимо, устанавливаем систему коордиант в файле шаблона, и в настройках формата файла "Преобразовать систему координат" по умолчанию.
