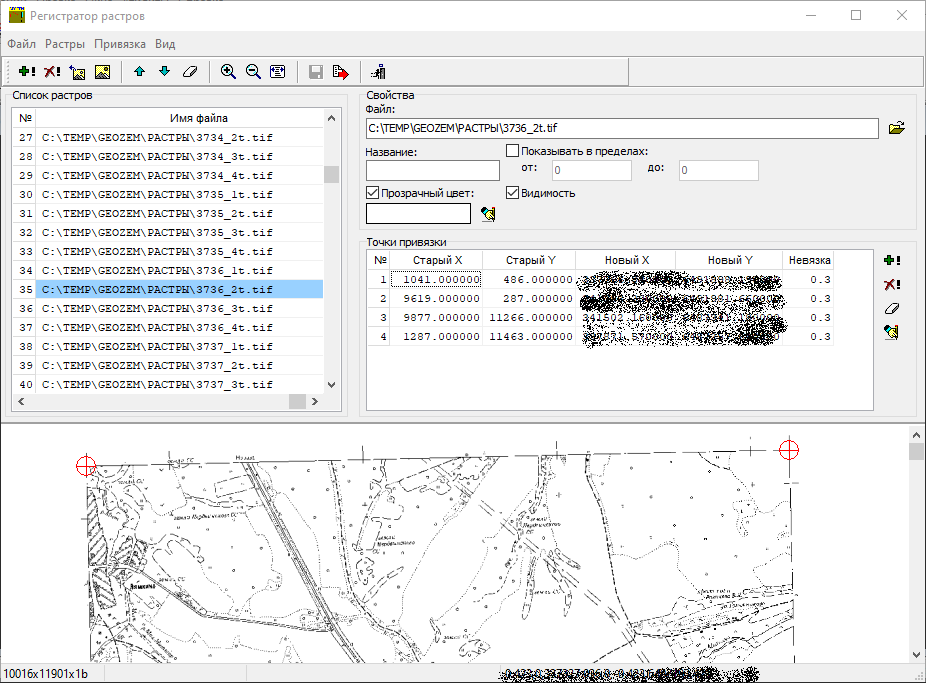

Регистратор растров

Вызывается из главного меню "Операции" -> "Регистратор растров", а также с панели инструментов главного окна и из окна редактирования свойств чертежа.

Служит для регистрации растра – привязки растра к системе координат чертежа.

В верхней части окна находится главное меню с панелью инструментов:

Файл

- "Сохранить в чертеж" – сохранение редактируемого списка растров обратно в чертеж;

- "Экспорт растра" – обработка файлов с растрами, объединение, разбивка, изменение формата;

- "Выход"– закрытие окна без сохранения редактируемого списка;

Растры

- "Добавить растр"– добавление пустой записи о растре;

- "Удалить растр"– удаление текущей записи из списка;

- "Нормализация растра" - сохранить файл растра с текущими параметрами преобразования (соотношение сторон, угол поворота);

- "Открыть растр" - открытие файла растра внешним просмотрщиком картинок;

- "Растр наверх"– переместить растр наверх (растр будет отображаться выше);

- "Растр вниз"- переместить растр вниз (растр будет отображаться ниже);

- "Очистить список"– удаление всех растров из списка;

Привязка

- "Добавить точку" – добавить точку привязки;

- "Удалить точку" – удаление текущей точки привязки;

- "Очистить точки привязки" – удаление всех точек привязки;

- "Выбрать точку" – вставка координаты точки растра в список привязки;

Вид

- "Увеличить" – увеличение рисунка;

- "Уменьшить" – уменьшение рисунка;

- "Показать всё" – подгонка рисунка под область рисования;

Ниже расположена таблица со списком растров: номер, название, имя файла.

Справа производится редактирование свойств записи о растре:

- "файл" – выбирается файл с растром. Доступны форматы файлов: bmp, wmf, emf, jpg, jpeg, gif, png, tif, tiff.

- "название" – пишется название растра;

- "Прозрачный цвет" – признак, что выбранный цвет будет являться прозрачным. Рядом расположена кнопка выбора цвета непосредственно на растре: нажать на нее, затем на рисунке щелкнуть левой кнопкой мышки в нужное место на растре, цвет точки, куда попал курсор будет выбран как прозрачный.

- "Видимость" – признак, что растр видим;

- "Показывать в пределах:" – признак, что при выводе растра будет использоваться масштабный эффект, т.е. в пределах "от" "до" растр будет видимым. Значение 0 означает любое значение.

Geozem может отображать файлы растров следующих форматов:

- Windows Bitmap (BMP) - *.bmp

- JPEG (JPG, JPEG) - *.jpg;*.jpeg

- CompuServe GIF (GIF) - *.gif

- Portable Network Graphic (PNG) - *.png

- Tag Image File Format (TIF, TIFF) - *.tif;*.tiff

Точки привязки:

Таблица соответствий координат точек на растре и на чертеже: номер точки, координаты на растре, координаты на чертеже.

Рекомендуется задавать не менее трех точек во избежание проблем с привязкой. При задании точек более 3-х, параметры преобразования вычисляются по средним значениям, в столбце "невязка" отображается число, равной длине линии от текущей точки до точки вычисленной по усредненным параметрам.

Точки привязки отображаются меткой на рисунке.

Справа находятся кнопки редактирования привязки: Добавить, Удалить, Очистить, Выбрать.

Выбор координаты производится следующим образом:

1.Встаем на нужную запись о точке.

2.Нажимаем кнопку «Выбрать»

3.Переходим на рисунок, и в нужное место щелкаем левой кнопкой мышки.

Координаты растра будут вставлены в таблицу, и уже можно будет задать ее координаты на чертеже.

Система координат Растра начинается с левого верхнего угла: ось X идет слева - направо, ось Y сверху – вниз.

В математической системе координат начало идет с левого нижнего угла: ось X идет слева - направо, ось Y снизу – вверх.

Т.к. вертикальная ось координат перевернута, нужно быть внимательнее при задании соответствий во избежание переворота растра на чертеже.

Для проверки можно задать координаты:

Старый X

Старый Y

Новый X

Новый Y

1

0

0

0

0

2

100

0

100

0

3

100

100

100

-100

В самом низу окне показан текущий растр. Рисунок можно передвигать правой кнопкой мышки, увеличивать или уменьшать колесиком мышки.

Строке статуса отображается:

- размер и количество битов исходного растра

- координаты курсора на растре;

- преобразованные координаты курсора в системе координат карты;

- параметры преобразования системы координат (из растра в карту);

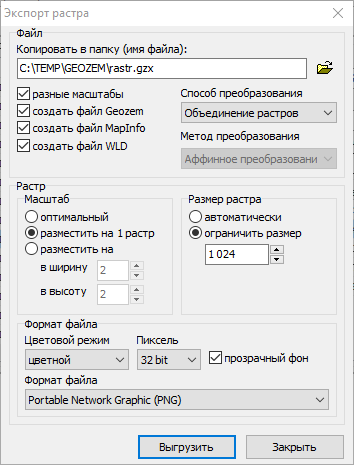

Экспорт растра

Вызывается из главного меню Регистратора растров.

Служит для копирования файлов растров в другую папку, объединять, разрезать, изменение формата;

Файл:

- "Копировать в папку (имя файла)" - задается папка, куда будут сохраняться растры, имя файла задается для названия файла привязки;

- "Разные масштабы" - создавать растры разного масштаба, каждый масштаб в 2 раза меньше, до тех пор, пока вся картинка не уместится на одном растре:

- "Создать файл Geozem" - создает файл GZX с привязками растров, имя файла должно быть задано;

- "Создать файл Mapinfo" - создает файл TAB с привязками растров для открытия в Mapinfo, имя файла совпадает с именем файла растра, но имеет расширение TAB;

- "Создать файл WLD" - создает файл WLD с привязками растров, имя файла совпадает с именем файла растра, но имеет расширение WLD;

- "Способ преобразования" - выбирается способ обработки растров:

КопированиеКопирование файлов растров в папку без обработки
Изменить формат растров У файла растра изменяется формат файла, глубина цвета
Нормализация растров Производятся геометрические преобразования растра в соответсвии с привязкой (поворот, растяжение), ускорение отрытия таких растров без необходимости дополнительной обработки.
Объединение растров Объединение растров в один или нескольких, разрезка на указанные размеры

- "Метод преобразования" - выбирается метод преобразования растра, доступно для способа "Нормализация растра":

Аффинное преобразование По формулам аффинного преобразования по 1, 2, 3-м точкам, если задано большее количество точек, параметры преобразования усредняются
Кусочно-линейное преобразование При количестве точек 1-3, преобразование будет аффинным, если задано точек 4 и более, тогда область точек разбивается на треугольники, для каждого треугольника преобразование идет по формулам аффинного преобразования по своим параметрам

Растр

- "Масштаб" - указывается с каким масштабом сохранять растр

Оптимальный Масштаб не меняется, разрешение сопадает с источником.
Разместить на 1 растр Масштаб подгоняется чтобы все растры разместились на 1 растре
Разместить на ... Масштаб подгоняется, чтобы все растры уместились на указанное количество растров в ширину и высоту

- "Размер растра" - указывается размер растра

Автоматически Размер растра не ограничивается, размер записит от масштаба, разрешение не меняется.
Ограничить размер Задается максимальный размер растра, результат может быть меньше

- "Растр" - указывается формат файла

    - "Цветовой режим" - черно-белый или цветной

    - "Пиксель" - глубина цвета, сколько бит на один пиксель

    - "Прозрачный фон" - 32 bit для PNG и TIFF, при отсутствии рисует на белом фоне

    - "Формат файла" - выбирается необходимый формат файла.

Windows Bitmap (BMP) Без сжатия, большой размер файла
JPEG (JPG, JPEG) Сжатие с потерями, малый размер файла, но нечеткий рисунок, при многократном сохранении картинка ухудшается
CompuServe GIF (GIF) Сжатие без потерь, глубина цвета ограничена 8 bit (256 цветов)
Portable Network Graphic (PNG) Сжатие без потерь, возможен прозрачный фон
Tag Image File Format (TIF, TIFF) Сжатие без потерь, возможен прозрачный фон

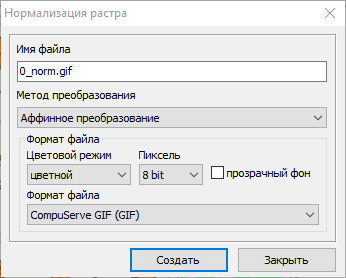

Нормализация растра

Вызывается из главного меню Регистратора растров.

- "Имя файла" - задаётся новое имя растра, файл будет создан в папке, где находится исходный растр.

- "Метод преобразования" - выбирается метод преобразования: Аффинное преобразование или Кусочно-линейное преобразование.

- "Формат файла" - указывается формат файла:

    - "Цветовой режим" - черно-белый или цветной

    - "Пиксель" - глубина цвета, сколько бит на один пиксель

    - "Прозрачный фон" - 32 bit для PNG и TIFF, при отсутствии рисует на белом фоне

    - "Формат файла" - выбирается необходимый формат файла.

При нажатии на кнопку "Создать", создается файл растра, текущий растр заменяется на вновь созданный, точки привязки пересчитываются.







.
